Indicador de potencia PCE-N43
199,99 €
Indicador de potencia para el cumplimiento de
la norma ISO
50001 / hasta 63 A en
directa / interfaz Modbus
/ medición y
visualización de corriente, tensión,
potencia, factor de potencia,
ángulo de fase…
la norma ISO
50001 / hasta 63 A en
directa / interfaz Modbus
/ medición y
visualización de corriente, tensión,
potencia, factor de potencia,
ángulo de fase…

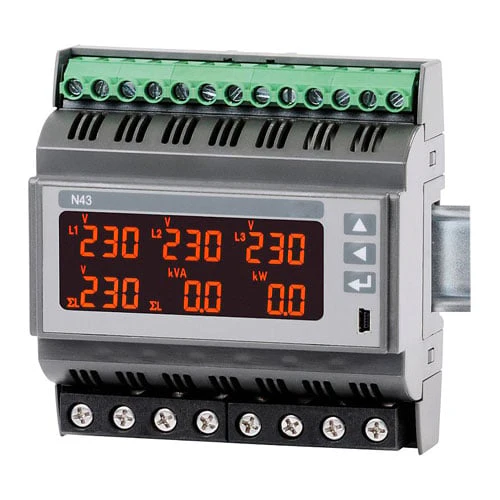

El indicador de potencia PCE-N43
mide la corriente
hasta 63 A en directa.
Esto hace que sea posible
conectar el indicador de potencia al lado de la
distribución principal. Por
supuesto, también es
posible la medición de corrientes más altas a
través de transformadores de corriente.
El indicador de potencia
PCE-N43 mide todos los
parámetros relevantes de la red
tales como corriente, tensión, potencia,
etc. El indicador de
potencia PCE-N43 es ideal
para cumplir con la norma
de gestión energética ISO
50001. Además de la
visualización directa
de los parámetros medidos, éstos
se pueden transferir a través de Modbus. Así, es
posible
almacenar
los datos.
mide la corriente
hasta 63 A en directa.
Esto hace que sea posible
conectar el indicador de potencia al lado de la
distribución principal. Por
supuesto, también es
posible la medición de corrientes más altas a
través de transformadores de corriente.
El indicador de potencia
PCE-N43 mide todos los
parámetros relevantes de la red
tales como corriente, tensión, potencia,
etc. El indicador de
potencia PCE-N43 es ideal
para cumplir con la norma
de gestión energética ISO
50001. Además de la
visualización directa
de los parámetros medidos, éstos
se pueden transferir a través de Modbus. Así, es
posible
almacenar
los datos.
– Medidas
hasta 63 A en directa
– Medición de la
U, I, M, P,
Q, S, PF
…
– Montaje en carril DIN
– Función de alarma
– Para cumplir con la
norma ISO 50001
hasta 63 A en directa
– Medición de la
U, I, M, P,
Q, S, PF
…
– Montaje en carril DIN
– Función de alarma
– Para cumplir con la
norma ISO 50001
– Salida de impulsos
para energía activa
– Fácil de utilizar
– Pantalla LCD retroiluminada
– Fácil de instalar
– Interfaz
RS485 Modbus
para energía activa
– Fácil de utilizar
– Pantalla LCD retroiluminada
– Fácil de instalar
– Interfaz
RS485 Modbus
| Especificaciones técnicas | |||
| Entrada | Pantalla | Rango de medición | Precisión |
| Corriente | |||
| 1 A | 0,00 … 1200 A | 0,005 … 1,2 A AC | |
| 5 A | 0,00 … 60000 A | 0,025 … 6 A AC | ± 0,5 % rango de med. |
| 63 A | 0,10 … 63 A | 0,10 … 76 A | |
| Tensión L-N | |||
| 57,7 V | 2,8 … 70,0 kV | ||
| 230 V | 0,0 … 1,012 MV | 195 … 253 V | ± 0,5 % rango de med. |
| 290 V | 0,0 … 1,200 MV | 246 … 300 V | |
| Tensión L-L | |||
| 100 V | 5,00 … 120 kV | 340 … 440 V | |
| 400 V | 0,0 … 1,715 MV | 425 … 520 V | ± 0,5 % rango de med. |
| 500 V | 0,0 … 2,000 MV | ||
| Frecuencia | 47,0 … 63,0 Hz | 47,0 … 63,0 Hz | ± 0,5 % rango de med. |
| Potencia activa | -9999 … 999 MW | -1,52 kW … 1,52 kW | ± 1 % rango de med. |
| Potencia reactiva | -9999 … 999 MVAR | -1,52 … 1,52 MVAR | ± 1 % rango de med. |
| Potencia aparente | 0,00 VA … 999 MVA | 1,0 VA … 1,52 VA | ± 1 % rango de med. |
| Factor de potencia PF | -1 … 1 | -1 … 1 | ± 1 % rango de med. |
| Tan φ | -1,2 … 1,2 | -1,2 … 1,2 | ± 1 % rango de med. |
| Salidas de relé | 3 / máx. 250 V AC / 0,5 A |
||
| Salida de impulsos potencia activa | 1 x O/C (NPN) | ||
| Interfaz RS485 | Modbus RTU 8N2 / 8E1 / 8 O1 / 8N1 Velocidad de transmisión 4800 / 9600 / 19200 / 38400 bit/s |
||
| Pantalla | LCD con iluminación de fondo | ||
| Tensión de alimentación desde L3 | 85 … 253 V AC / DC – 20 … 40 V AC / DC |
||
| Condiciones ambientales | -20 … 55 ºC / 25 … 95% H.r. | ||
| Condiciones de almacenamiento | -30 … 70ºC / sin condensación | ||
| Seguridad eléctrica | EN 61010-1 | ||
| Dimensiones | 105 x 110 x 60 mm | ||
| Montaje | Carril DIN | ||
| Peso | 300 g | ||
| Protección | IP20 | ||
| Peso | Aprox. 250 g | ||
| Montaje | Sobre regleta de montaje de 35 mm | ||
| Condiciones ambientales | -10 … +55 ºC / <95 % H.r. | ||
| Grado de protección | CAT III 300 V / CAT II 600 V | ||
Contenido del envío
1 x Indicador de potencia PCE-N43
1 x Instrucciones de uso
1 x Indicador de potencia PCE-N43
1 x Instrucciones de uso
