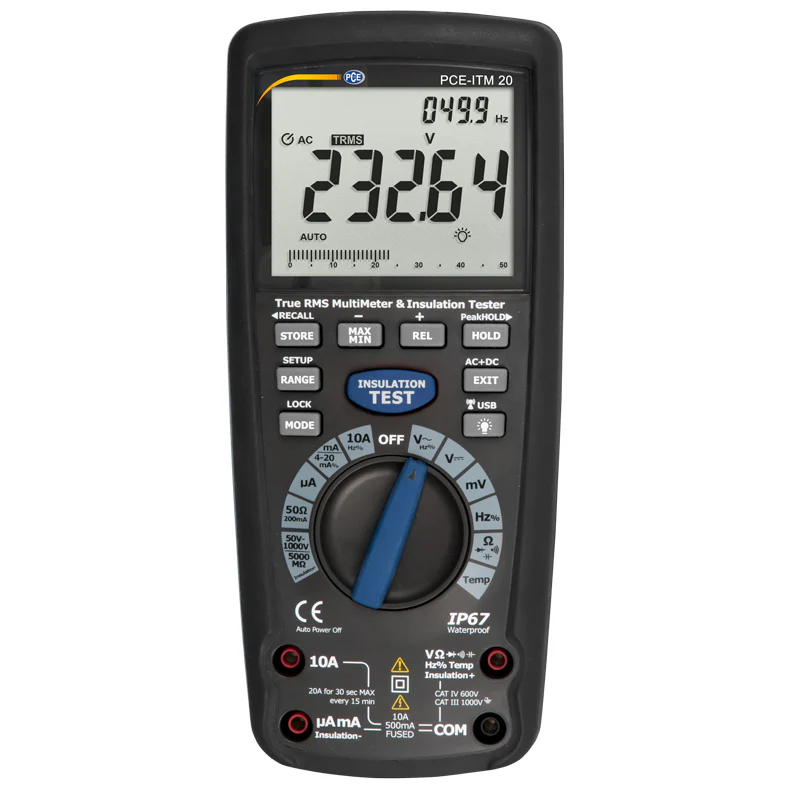

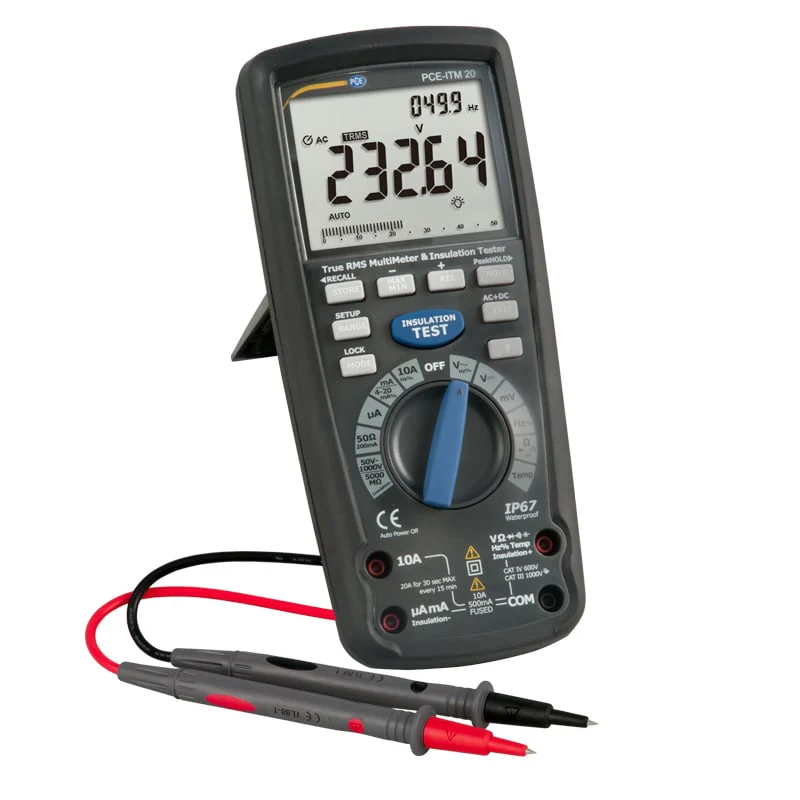

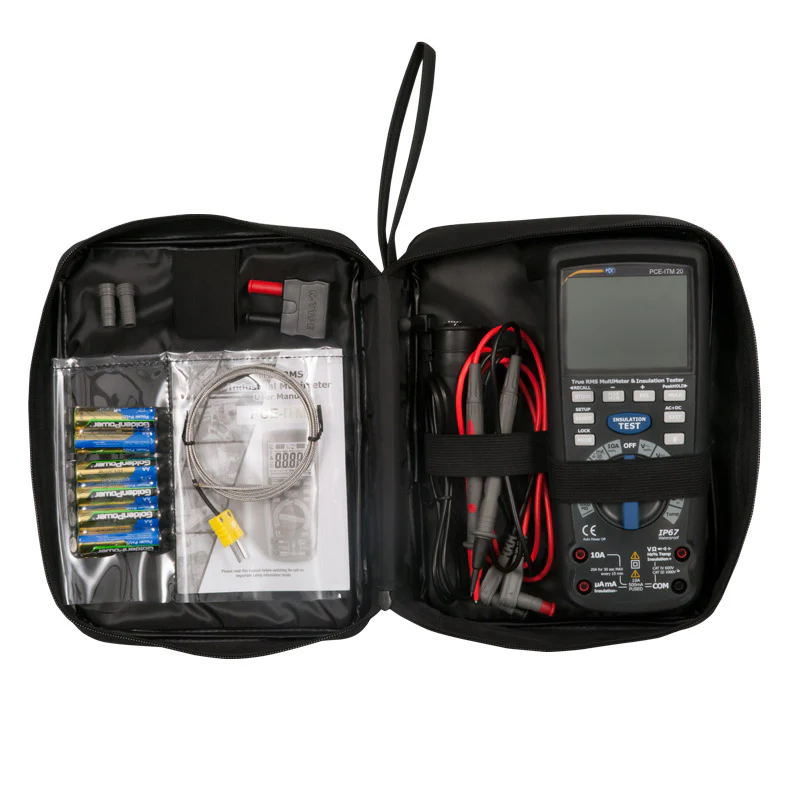

Multímetro PCE-ITM 20

Medición de aislamiento

Tensión de prueba / Corriente de prueba

Rango

Resolución

Precisión

50 V 1 mA @ 50 kΩ

0,01 … 1000 MΩ

0,0001 MΩ
… 0,1 MΩ

± (4 % + 20 dígitos)

125 V / 1 mA @ 125 kΩ

0,01 … 5000 MΩ

0,001 MΩ
… 0,1 MΩ

± (2 % + 20 dígitos)

250 V / 1 mA @ 250 kΩ

0,01 … 5000 MΩ

0,0001 MΩ
… 0,1 MΩ

± (2 % + 20 dígitos)

500 V / 1 mA @ 500 kΩ

0,01 … 5000 MΩ

0,0001 MΩ
… 0,1 MΩ

± (2 % + 20 dígitos)

1000 V / 1 mA @ 1000 kΩ

0,01 … 5000 MΩ

0,0001 MΩ
… 0,1 MΩ

± (2 % + 20 dígitos)

Corriente de cortocircuito

<1,5 mA

Tensión continua

Rango

Resolución

Precisión

50 mV
… 1000 V

0,001 mV
… 0,1 V

± (0,06 %+ 20 dígitos)

Tensión alterna

AC + DC
/ 50 …. 1000 Hz

50 mV
… 1000 V

0,001 mV
… 0,1 V

± (1 % + 50 dígitos)

Corriente continua

Rango

Resolución

Precisión

500 µA
… 10 A

0,01 µA
… 0,001 A

± (0,5 % + 3 dígitos)

Corriente alterna

AC + DC
/ 50 …. 1000 Hz

500 µA
… 10 A

0,01 µA
… 0,001 A

± (1% + 30 dígitos)

La precisión indicada se refieren a corrientes alternas entre el 5 y el 100 % del rango de medición

Resistencia

Rango

Resolución

Precisión

50 Ω
… 50M Ω

0,01 Ω
… 0,001 MΩ

± (0,2 % + 20 dígitos)

Capacidad

50 nF
… 10 mF

0,001 nF
… 0,01 mF

± (1,5 % + 50 dígitos)

Frecuencia (electrónica)

50 Hz
… 100 MHz

0,001 Hz
… 0,01 MHz

± (0,02 % + 3 dígitos)

Sensibilidad: 0,8 V RMS min @ 20% … 80 % Duty Cylce < 100 kHz
/ 5 V RMS min @ 20 % … 80 % > 100 kHz

Rango

Resolución

Precisión

40 Hz … 10 kHz

0,01 1 Hz … 0,001 kHz

± (0,1 %)

Duty Cycle

0,1 … 99,9 %

0,01 %

± (1,2 % + 2 dígitos)

Ancho de pulsos

100 µS … 100 ms; Frecuencia: 5 Hz … 150 kHz

Temperarura – Termoelemento tipo K

-50 … 13350 °C

0,1 °C

± (0,5 % + 3,5 °C)

4 … 20 mA %

-25 … 125 %

0,01 %

± 50 dígitos

Resistencia Rango 50 Ω

50 Ω

0,001 Ω

± (1 % + 20 dígitos)

500 Ω

0,01 Ω

± (1 % + 20 dígitos)

Tensión en vacío: 5 V; Protección de sobrecarga: 250 V

Método de prueba de DAR y PI

Valor PI

Estado del material analizado

2 … 4 (Normalmente 3)

Considerado como un buen aislamiento (tipos más antiguos)

1.0 … 1.5

Inaceptable (tipos más antiguos)

1.0

Resistencia de aislamiento muy alta (tipo moderno de sistema de aislamiento

1.0 o menos

Fallo

Estándar DAR

Estado del material analizado

1.6 o más

1.25 – 1.6

<1.25 o menos

Otras especificaciones

Memoria

9999 valores

Carcasa

Carcasa doble, IP67 (resistente al agua y polvo)

Prueba de caída

2 m

Prueba de diodos

Corriente de prueba 0,9 mA
Tensión en vacío 2,8 mA

Prueba de continuidad

Señal acústica con resistencia < 35 Ω
Corriente de prueba < 0,35 mA

Detección valor pico

Detección > 1ms

Sensor de temperatura

Termoelemento tipo K

Impedancia de entrada

Tensión continua:: > 10 MΩ
Tensión alterna: > 9 MΩ

Acoplamiento AC

TRMS

Ancho de banda tensión alterna

50 Hz … 1 kHz

Factor de cresta

<3 con 500 V / < 1,5 con 1000 V

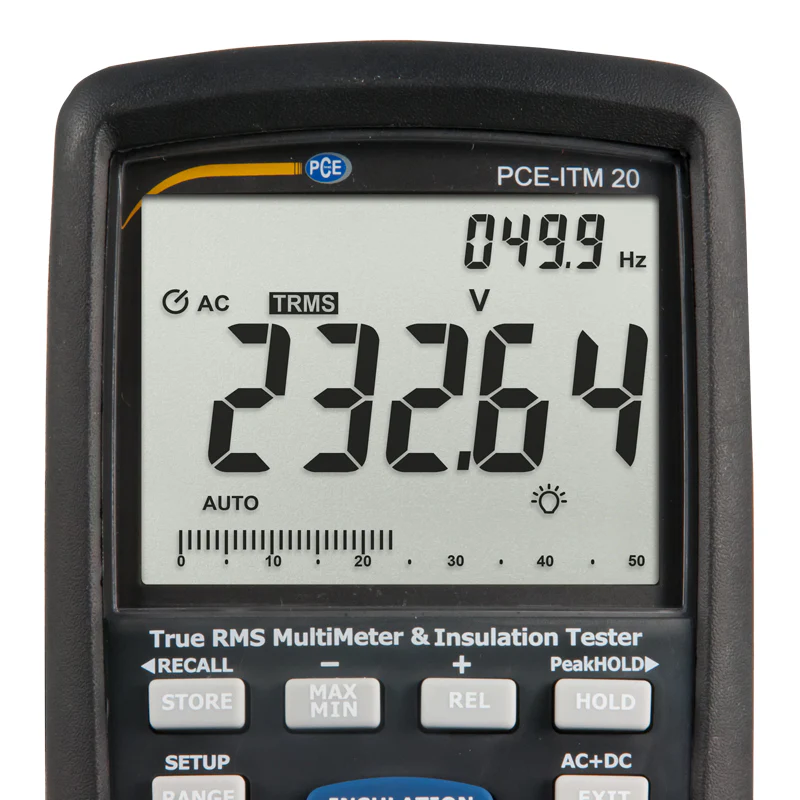

Pantalla

LCD de 50000 dígitos con gráfico de barras, retroiluminada

Desconexión

Tras minutos 15 de inactividad

Cuota de medición / Actualización en pantalla

10 Hz

Alimentación

6 x pilas 1,5 V, tipo AA

Fusibles

mA,µA: 0,5 A / 1000 V cerámica de tipo rápido
A: 10 A / 1000 V cerámica de tipo rápido

Condiciones operativas

5 … 40 °C / máx. 80 % H.r.

Condiciones de almacenamiento

-20 … 60 °C / máx.. 80 % H.r.

Altura operativa

Máx.. 2000 m

Peso

Aprox. 720 g

Dimensiones

220 x 95 x 50 mm

Seguridad

EN61010-1
IEC 61010-1 Teil 2 (2001)
CAT IV 600 V, CAT III 1000V
UL 61010-1 Teil 2 (2004)
CAN/CSA C22.2 No 6110-1 Teil 2 (2004)
UL 61010B-2-031 Teil 1 (2003)
